GraphView 介绍
GraphView 主要有四个要素
- 视图 GraphView
- 节点 Node
- 端口 Port
- 边 Edge
Shader Graph、技能编辑器、对话系统、行为树、剧情编辑器等游戏常见的功能都可以使用节点编辑器来实现！
Odin 介绍
Odin 是一个对编辑器进行扩展的插件，可以序列化各种数据，方便的制作出各种编辑器界面
Odin提供了100多个特性（Attribute），只需要把特性加到字段上就可以显示上方的样式。特性简单说就是用来标记元素的，如字段，方法，类。这么多特性很难记住，一般是需要了再去查找合适的样式。
//AssetsOnly表示只能拖拽Assets目录下的资源，场景中的资源是无法拖动
[AssetsOnly]
public GameObject SomePrefab;
//SceneObjectsOnly相反，只能拖拽Scene场景中的资源
[SceneObjectsOnly]
public GameObject SomeSceneObject;
NodeGraphProcessor 使用说明
但是GraphView 没有提供数据结构的序列化和存储，这些就需要自己去扩展实现！当然也有现成的解决方案：NodeGraphProcessor
https://alelievr.github.io/NodeGraphProcessor/api/index.html
下载NodeGraphProcessor，然后将com.alelievr.NodeGraphProcessor 拷贝到你的项目中
比如我要实现一个对话系统的节点编辑器，在DialogNode 目录下新增一个BaseGraph 的实现类
using GraphProcessor;
/// <summary>
/// 如何创建DialogGraph => DialogGraphAsset.CreateDialogGraph()
/// 打开编辑DialogGraph => DialogGraphAsset.OnDialogGraphOpened()
///
/// </summary>
public class DialogGraph : BaseGraph
{
}
然后新建一个Editor 文件夹，新增一个DialogGraphWindow 类，后续使用这个窗口类打开上面创建的asset 资源文件
/// <summary>
/// 双击DialogGraph.asset 对应使用DialogGraphWindow 打开
///
/// </summary>
public class DialogGraphWindow : BaseGraphWindow
{
/// <summary>
/// 初始化窗口界面
///
/// </summary>
/// <param name="graph"></param>
protected override void InitializeWindow(BaseGraph graph)
{
titleContent = new GUIContent(graph.name);
if (graphView == null)
{
// 主窗口
graphView = new DialogGraphView(this);
// 工具栏
graphView.Add(new DialogGraphToolbarView(graphView));
}
rootView.Add(graphView);
}
}
对应DialogGraphView、DialogGraphToolbarView 分别如下
/// <summary>
/// 双击DialogGraph.asset 对应使用DialogGraphWindow 打开
///
/// </summary>
public class DialogGraphWindow : BaseGraphWindow
{
/// <summary>
/// 初始化窗口界面
///
/// </summary>
/// <param name="graph"></param>
protected override void InitializeWindow(BaseGraph graph)
{
titleContent = new GUIContent(graph.name);
if (graphView == null)
{
// 主窗口
graphView = new DialogGraphView(this);
// 工具栏
graphView.Add(new DialogGraphToolbarView(graphView));
}
rootView.Add(graphView);
}
}
/// <summary>
/// 为窗口增加工具栏按钮
/// 目前不需要工具栏功能，暂时空实现
///
/// </summary>
public class DialogGraphToolbarView : ToolbarView
{
public DialogGraphToolbarView(BaseGraphView graphView) : base(graphView)
{
}
/// <summary>
/// 增加工具栏按钮
///
/// </summary>
protected override void AddButtons()
{
//AddToggle("Graph Option", false, (v) => graphView.ToggleView<DialogGraphGlobalOptionView>());
}
}
在Editor 文件夹下新增一个DialogGraphAsset 类，指定创建DialogGraph.asset 的菜单目录，以及使用什么窗口打开DialogGraph.asset
public class DialogGraphAsset
{
/// <summary>
/// 指定菜单创建DialogGraph 资产文件
///
/// </summary>
[MenuItem("Assets/Create/DialogGraph", false, 10)]
public static void CreateDialogGraph()
{
var graph = ScriptableObject.CreateInstance<DialogGraph>();
ProjectWindowUtil.CreateAsset(graph, "New DialogGraph.asset");
}
/// <summary>
/// 指定使用什么编辑器打开DialogGraph.asset 文件
/// 对应DialogGraphWindow => 具体跳转到DialogGraphWindow的源码
///
/// </summary>
/// <param name="instanceID"></param>
/// <param name="line"></param>
/// <returns></returns>
[OnOpenAsset(0)]
public static bool OnDialogGraphOpened(int instanceID, int line)
{
var dialogGraph = EditorUtility.InstanceIDToObject(instanceID) as DialogGraph;
if (dialogGraph != null)
{
EditorWindow.GetWindow<DialogGraphWindow>().InitializeGraph(dialogGraph as BaseGraph);
return true;
}
return false;
}
}
然后创建一些在Graph 窗口中可以创建的节点，先定义一个测试节点
[NodeMenuItem("Dialog/Common")]
public class DialogTestNode : BaseNode
{
public override string name => "测试节点";
// allowMultiple = true，允许多个前置节点连入
[Input(name = "In", allowMultiple = true)]
public bool input;
[Output(name = "Out")]
public bool output;
}

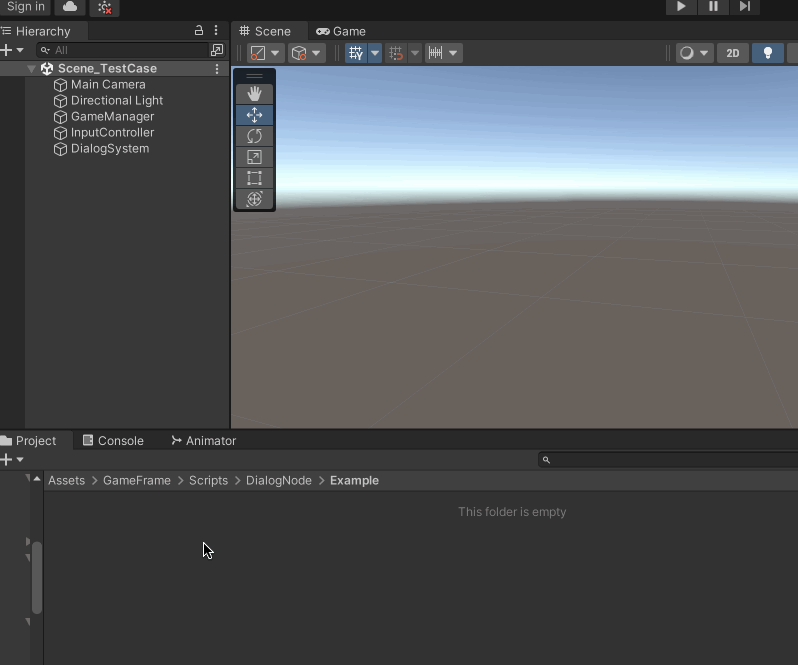

然后就可以创建DialogGraph.asset 资产，并且去编辑节点了，下面简单演示怎么使用
